东风天锦22米高空作业车
联系人：肖经理
手机：159-9787-5588
微信：159-9787-5588
地址：湖北省随州市曾都经济开发区星光一路
超长质保
专业团队
全程监督
合作共赢
优惠活动：3千－3万
购车前必看：
此款车型我公司已申报国家汽车公告及环保公告，可合法办理上户手续。因车辆专用组成部分、发动机配置不同，所以整车价格不同。您可以在购车前与我们联系，我们会根据您的需求给您最合适的车型配置和最优惠的价格，欢迎拨打销售热线：159-9787-5588（微信同号）

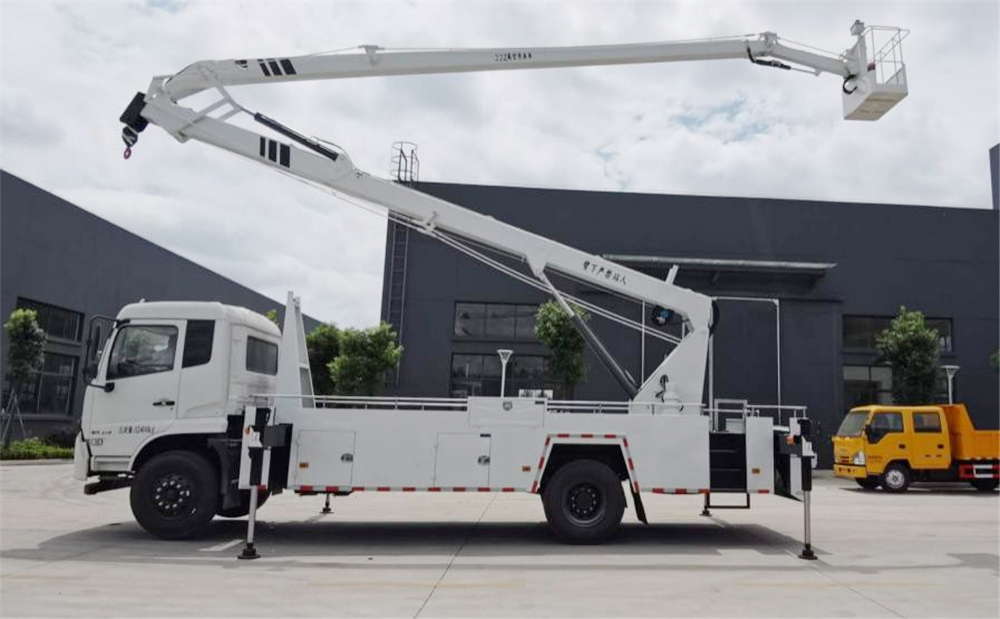

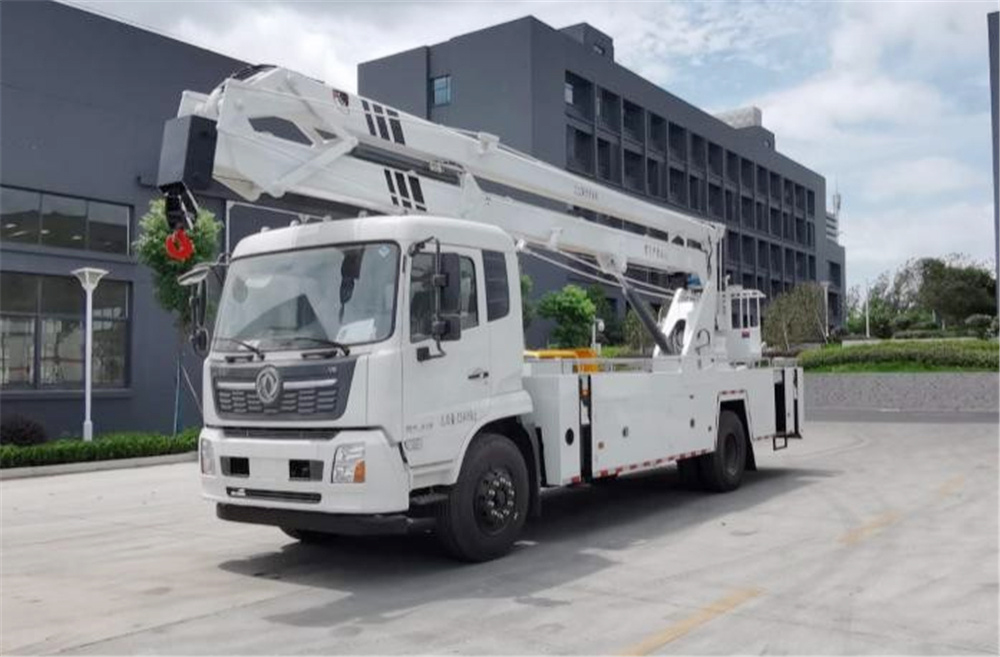

全方位高清图展示
具体参数
1、臂架和支腿均采用高强度钢板 HQ60/5.0 对焊成型，受力大，强度高；
2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、转台双向 360°回转，采用了行星齿轮传动式减速机构；（具有自润滑和自锁功能）
4、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
5、下车与上车互锁，操作安全、可靠；
6、上车操作通过节流阀实现无极调速；
7、吊篮采用外置拉杆机械式调平，更加稳定和可靠；
8、工作斗设有发动机启动和熄火开关，操作方便，节省燃油；
9、配置应急泵，发动机或者齿轮泵发生故障，可以用于应急收车；
通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
2. 适用标准
供货方应使用最新颁布执行的国家标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到国家标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
引 用 有 以 下 标 准 ： 1）GB/T9465《高空作业车》
2） GB3766 《液压系统通用技术条件》
3） GB7258《机动车运行安全技术条件》
4） GB1589 《汽车外廓尺寸载荷及质量限值》
5） GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6） GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7） QC/T252 《专用汽车定型试验规程》
8） JB/ZQ3011 工程机械焊接通用技术条件
9） JG5099 《高空作业机械安全规则》
10） CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
3、使用环境条件
1)海拔高度： ≤5000 米
2)环境温度： -35℃ ～ +40℃
3)相对湿度： ≤95%（25℃）
4) 抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g 同时作用持续三个正弦波安全系数 1.67
5) 最大日温差： 15℃
6) 日照强度(风速 0.5m/s 时)：0.1W/cm2
7)最大风速： ≤ 10.7m/s1）
4、 主要技术参数
|
车辆 型号 |
CLW5120JGK6HX |
|||||||
|
主要技术参数 |
底盘型号 |
长×宽×高（mm） |
后悬 |
总质量 （Kg） |
轴距 |
发动机排 放 |
||
|
DFH1180EX8 |
10400×2480×3 900 |
2980 |
12400 |
5000 |
国VI |
|||
|
上装基本配置 |
臂架 |
臂架形式 |
三节折臂 |
|||||
|
材料 |
高强度钢板HQ60/5mm |
|||||||
|
臂架截面 |
四边形 |
|||||||
|
起伏角度 |
0°-70°(相对水平面) |
|||||||
|
作业工况 |
最大作业高度 |
22m |
||||||
|
最大作业高度时 作业幅度 |
2.4m |
|||||||
|
最大作业幅度 |
9.6m |
|||||||
|
最大作业幅度时 作业高度 |
11.3m |
|||||||
|
回转 |
双向 360°连续回转 |
|||||||
|
吊臂 |
最大起吊质量 |
900Kg |
||||||
|
伸缩起重臂 |
伸缩长度 2m |
|||||||
|
最大起吊高度 |
13m |
|||||||
|
最大起吊幅度 |
9.2m |
|||||||
|
起升机构 |
W15；单绳拉力 800 Kg |
|||||||
|
钢丝绳 |
（60m）Φ8 |
|||||||
|
吊钩 |
1T |
|||||||
|
支腿 |
支腿型式 |
前后H 型 |
||||||
|
支腿材料 |
型材Q345B/5-10mm |
|||||||
|
支腿跨距 |
纵向（mm）：6200，横向（mm）：4000 |
|||||||
|
液压锁 |
四个支腿都带双向液压锁 |
|||||||
|
后支腿频闪灯 |
黄色；两只 |
|||||||
|
|
||||||||
|
车厢 |
材料 |
优质碳钢及型材，铺 3 ㎜防滑花纹钢板 |
||||||
|
工具箱 |
1200*400*500；模具冲压门，带不锈钢门锁 |
|||||||
|
围栏 |
Φ20 不锈钢管 |
|||||||
|
踏步 |
驾驶室侧带上下踏步 |
|||||||
|
侧、后防护 |
优质碳钢冷弯型材；强度高 |
|||||||
底盘及上装配置图文说明
售后服务承诺
本公司以质量和高新技术应用作为公司发展前提，以超前的服务理念与服务模式取信于客户。以人为本创一流企业；以专业精神满足客户所需；以求精理念塑造国际品牌的宗旨，给我们的客户作如下郑重承诺：
客户说好的产品——才是真正可靠的产品
一、质量承诺
1、公司所有系列的产品交付客户一年内实行“三包”服务。
2、产品符合和超过国家和行业相关标准二、服务承诺
1、给客户提供贴心、增值的售前、售中及售后服务是公司的追求；
2、产品在保修期内实行“三包”服务；设备出现故障后，在接到通知后 1 小时内提供解决方案，并安排人员及时赶往现场,三包期内的所有服务、配件等全部免费。
3、产品保修期满后，公司派专业的服务工程师前去维修，维修时如更换零部件只收取零部件成本费，免收服务费；非人为因素上装结构部分终身质保。
4、车辆售出至客户处免费进行结构原理、液压原理、控制原理及整车安全操作培训， 一周内电话回访服务；
5、车辆售出一季度内，服务工程师主动上门服务；
6、服务工程师每月保持与客户的电话回访服务，及时解决客户使用中的任何问题。
7、车辆售出半年，服务工程师再次上门服务；
8、车辆售出一年，服务工程师对整车进行免费检查及保养；
9、三包期外，服务工程师不定期进行电话跟踪服务及主动上门服务；
10、当客户购买的其它企业的高空作业车产品出现故障时，我公司免费提供故障诊断或现场指导客户进行车辆维修。
